Zynq7000硬件开发之电源供电系统(PDN)设计（一）

非典型流氓

      假如觉得不断处置PCB Layout太有趣，没有如经由过程一个硬件项目弄明白后来招聘硬件工程师，假如有完好的硬件项目经历，招聘硬件工程师胜利率依旧十分下。
       本次更新内乱容次要报告怎样经由过程基于Zynq7045芯片开辟的板级电源请求解读、电源树方案等。
       Zynq7045板级电源次要包含有三部门，别离是PS、PL和MGT等。电源部门方案次要参考手艺脚册ds191-XC7Z030-XC7Z045-data-sheet。

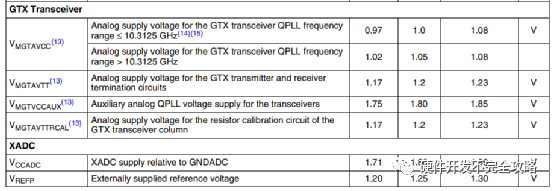

       关于各路电源电压的极限参数和保举运转参数以下：

保举的各电源电压的保举值，需包管方案完成后的各路电源鄙人表所述范畴内乱，不然会形成芯片运转形态的没有肯定。

         表格后边的正文一样十分主要，包含要面有
PL取PS侧电源需共天；
PS侧内乱核电源某些前提下需包管0.97~1.03V范畴；
VCCINT战VCCBRAM采取不异电源供电；
PS战PL的每一个bank的最年夜电流包管没有超越200mA；
MGT的各路电源的滤波电路方案参考UG476
VMGTAVCC的电压包管正在1.0V ±3% 是可完成低功耗战完好的CPLL频次范畴。

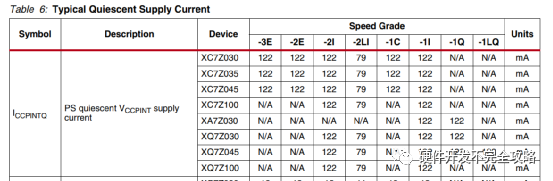

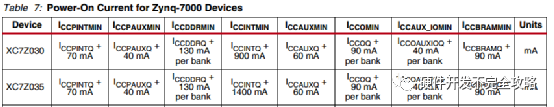

       后边借给出有各路供电电源的静态电流和上电打击电流的最小值，静态功耗是一个牢固值，次要取芯片内乱部的最小的晶体管电路的走漏电流形成。针对芯片每路功耗可参考公家号的文章“”

供电电源的上电斜率时序请求以下

整板电源供电树以下所示

        PL侧取PS侧之间的上电取失落电挨次无请求，可别离按照各自响应的上电取失落电时序请求停止方案。
       PS侧的上电挨次顺次为VCCPINT、VCCPAUX、VCCPLL、VCCO_XXX，断电挨次战上电挨次恰好相反。别的假如VCCPAUX、VCCPLL、VCCO_XXX电源电压分歧，则可同时上电/断电。
       PL侧的上电挨次顺次为VCCINT、VCCBRAM、VCCAUX、VCCO，断电挨次战上电挨次恰好相反。别的假如VCCINT、VCCBRAM电源电压分歧，则可同时上电/断电；假如VCCAUX、VCCO电源电压分歧，则可同时上电/断电。
       GTP支收器的上电挨次为VCCINT、VMGTAVCC、VMGTAVTT大概VMGTAVCC、VCCINT、VMGTAVTT，断电挨次相反。

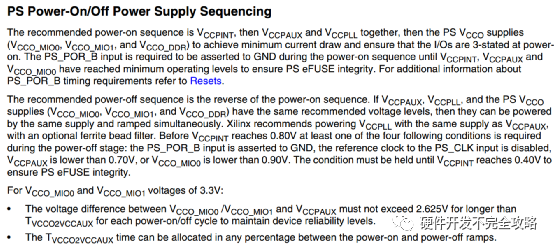

民圆手艺脚册中划定以下：

    本次文章到此结束，欢迎各人连续存眷，下次更新内乱容次要为电源方案划定规矩及电源来耦方案停止分享。存眷、面赞、转收是小编连续分享的动力，更多干货文章分享给各人。
